8 കെ പുതിയ സാങ്കേതികവിദ്യ: 8 കെ എച്ച്ഡിഎംഐ 2.1

സവിശേഷതകളും സ്കീം പങ്കിടലും



രണ്ട് സെഷനുകളിലും തത്സമയ പ്രക്ഷേപണത്തിനായി 8 കെ + 5 ജി സാങ്കേതികവിദ്യ സ്വീകരിച്ചതോടെ പ്രധാന ആഭ്യന്തര, വിദേശ ടിവി നിർമ്മാതാക്കൾ 8 കെ ടിവികൾ തുടർച്ചയായി അവതരിപ്പിച്ചതോടെ 8 കെ എന്ന പദം എല്ലാവർക്കും പരിചിതമല്ലെന്ന് ഞാൻ വിശ്വസിക്കുന്നു. അപ്പോൾ എന്താണ് 8 കെ, 8 കെ യുടെ പ്രവർത്തനങ്ങൾ എന്തൊക്കെയാണ്, അത് നേടാൻ എന്ത് സാങ്കേതികവിദ്യയാണ് ഉപയോഗിക്കുന്നത്. ഇന്ന് നിങ്ങളുമായി സംക്ഷിപ്തമായി സംസാരിക്കാം.

എച്ച്ഡിഎംഐ 2.1 ആണ് ഏറ്റവും പ്രചാരമുള്ള 8 കെ ഡിജിറ്റൽ വീഡിയോ ഇന്റർഫേസ്. എച്ച്ഡിഎംഐ 2.1 പിന്തുണയ്ക്കുന്ന ഫോർമാറ്റ്, ട്രാൻസ്മിഷൻ മോഡ്, ഡിഎസ്സി ഫംഗ്ഷൻ, എച്ച്ഡിആർ ഫംഗ്ഷൻ എന്നിവയുടെ ഒരു ഹ്രസ്വ വിവരണമാണ് ഇനിപ്പറയുന്നത്.

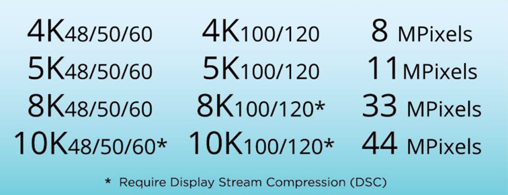

1. ഉയർന്ന മിഴിവ്, ഫ്രെയിം നിരക്ക് എന്നിവ പിന്തുണയ്ക്കുക

§

ടിഎംഡിഎസ് മോഡ്

§

6 Gbps x 3 പാതകൾ = 18 Gbps

§

നിശ്ചിത നിരക്ക് ലിങ്ക് (FRL) മോഡ്

§

12 Gbps x 4 പാതകൾ = 48 Gbps



2. FLR ട്രാൻസ്മിഷൻ മോഡിനെ പിന്തുണയ്ക്കുക

§

എച്ച്ഡിഎംഐ 2.1 ഒരു പുതിയ ട്രാൻസ്മിഷൻ മോഡ് എഫ്ആർഎൽ (ഫിക്സഡ് റേറ്റ് ലിങ്ക്) നിർവചിക്കുന്നു, ഇത് യഥാർത്ഥ ടിഎംഡിഎസ് ക്ലോക്ക് ചാനലിനെ എഫ്ആർഎലിന്റെ ഒരു പാതയായി നിർവചിക്കുന്നു, അതായത്, ഡാറ്റ കൈമാറുന്നതിനായി ക്ലോക്ക് ചാനലും മാറ്റിയിരിക്കുന്നു. എഫ്‌ആർ‌എൽ മോഡിലൂടെ, ഏറ്റവും ഉയർന്ന ട്രാൻസ്മിഷൻ ബിറ്റ് നിരക്ക് 4x12 ജിബിപിഎസ് = 48 ജിബിപിഎസ് ആണ്

§



§

FRL കണക്ഷൻ പ്രോസസ്സ്





3. DSC1.2

§

HDMI2.1, VESA DSC VISION1.2a സ്റ്റാൻഡേർഡ് സ്വീകരിക്കുന്നു. എച്ച്ഡി‌എം‌ഐ 2.1 സ്റ്റാൻ‌ഡേർഡിന്റെ ഉള്ളടക്കത്തിൽ‌ നിന്ന് നോക്കുമ്പോൾ, ഡി‌എസ്‌സി യഥാർത്ഥ ചിത്രത്തെ പല ഭാഗങ്ങളായി (സ്ലൈസ്) വിഭജിക്കുന്നതായി തോന്നുന്നു, മാത്രമല്ല തിരശ്ചീന ദിശയിൽ മാത്രം കം‌പ്രസ്സുചെയ്യുക. യഥാർത്ഥ Hactive + Hblank Hcactive + Hcblank എന്നതിലേക്ക് കം‌പ്രസ്സുചെയ്യുന്നു, ചുവടെയുള്ള ചിത്രത്തിൽ കാണിച്ചിരിക്കുന്നതുപോലെ, തുടർന്നുള്ള പ്രോസസ്സിംഗ് ഇത് പ്രക്ഷേപണത്തിനും കംപ്രസ്സ് ചെയ്യാത്ത സിഗ്നലുകൾക്കും സമാനമാണ്. ഡിസ്ക് (DSC-1p2 = 1), പിന്തുണയ്ക്കുന്ന ഫോർമാറ്റ് എന്നിവ പിന്തുണയ്ക്കുന്നുവെന്ന് EDID ൽ സിങ്ക് സൂചിപ്പിക്കേണ്ടതുണ്ട്, അതുവഴി ഉറവിടത്തിന് കംപ്രസ്സ് സിഗ്നലുകൾ അയയ്ക്കാൻ കഴിയും. സിവിടിഇഎം (കംപ്രസ്സ് ചെയ്ത വീഡിയോ ട്രാൻസ്പോർട്ട് എക്സ്റ്റെൻഡഡ് മെറ്റാഡാറ്റ) പാക്കറ്റിലൂടെ മുങ്ങാൻ പിപിഎസ് (പിക്ചർ പാരാമീറ്റർ സെറ്റ്) ഉറവിടം കൈമാറുന്നു.

§



കം‌പ്രസ്സുചെയ്‌ത സിഗ്നലുകൾ‌ എഫ്‌ആർ‌എല്ലിലൂടെ മാത്രമേ കൈമാറാൻ‌ കഴിയൂ





4. സ്റ്റാറ്റിക് എച്ച്ഡിആർ, ഡൈനാമിക് എച്ച്ഡിആർ

§

HDMI1.4 ലെ പാക്കറ്റ് (HDR- മെറ്റാഡേറ്റ് പിന്തുണയ്ക്കുന്നില്ല)

§

സ്റ്റാറ്റിക് എച്ച്ഡിആറിനെ പിന്തുണയ്ക്കുന്നതിനായി 4 കെ എച്ച്ഡിഎംഐ 2.0 ൽ കളർ പാക്കറ്റ് (0 എഫ് 87) ചേർത്തു

§

HDMI2.1 പുതുതായി ചേർത്ത പാക്കറ്റ് ((0X7F) EMP ഡൈനാമിക് എച്ച്ഡിആറിനെ പിന്തുണയ്ക്കുന്നു

§



§

എച്ച്ഡിഎംഐ ട്രാൻസ്മിഷന്റെ സവിശേഷതകൾ

§

EDID- യുടെ HDR- ന്റെ HDR മെറ്റാഡാറ്റ ബ്ലോക്കിൽ ഏത് തരം എച്ച്ഡിആർ, ഏത് തരം മെറ്റാഡാറ്റ എന്നിവ പിന്തുണയ്ക്കുന്നുവെന്ന് സിങ്ക് സൂചിപ്പിക്കണം (ഒരേ സമയം സ്റ്റാറ്റിക് അല്ലെങ്കിൽ നിരവധി ഡൈനാമിക് എച്ച്ഡിആറിനെ പിന്തുണയ്ക്കാൻ കഴിയും)

§

സ്റ്റാറ്റിക് മെറ്റാഡാറ്റയ്‌ക്കായി, ഉറവിട അവസാനം 0X87 ഇൻഫോഫ്രെയിം പാക്കറ്റിലൂടെ കൈമാറുന്നു. എച്ച്ഡിഎംഐ 2.1, സിടിഎ -861-ജി എന്നിവ ഓരോ രണ്ട് ഫീൽഡുകളും (ഫീൽഡ്) ഒരു പ്രാവശ്യം പ്രക്ഷേപണം ചെയ്യണമെന്ന് വ്യവസ്ഥ ചെയ്യുന്നു

§

ചലനാത്മക മെറ്റാഡാറ്റയ്‌ക്കായി, ഉറവിട അവസാനം 0X7F EMP (വിപുലീകൃത മെറ്റാഡാറ്റ പാക്കറ്റ്) വഴി കൈമാറുന്നു; ഇമേജ് ഉള്ളടക്കവുമായി ഇത് വളരെ അടുത്ത ബന്ധമുള്ളതിനാൽ, അടുത്ത ഫ്രെയിമിനായി മുമ്പത്തെ ഫ്രെയിമിന്റെ ശൂന്യമായ കാലയളവിൽ EMP കൈമാറുന്നു

§

പ്രക്ഷേപണം ചെയ്ത മെറ്റാഡാറ്റ പാക്കറ്റിൽ ഇൻഫോഫ്രെയിം ടൈപ്പ്കോഡ് അടങ്ങിയിരിക്കുന്നു, കൂടാതെ സിങ്കിന് ഇത് ഏത് തരത്തിലുള്ള മെറ്റാഡാറ്റയാണെന്ന് അറിയുകയും അനുബന്ധ എച്ച്ഡിആറുമായി യോജിക്കുകയും ചെയ്യുന്നു

§





5. കെഡിയൻ എച്ച്ഡിഎംഐയുടെ ടെസ്റ്റ് പ്ലാൻ 2.1



VG879 ഹോസ്റ്റ് + എംഡി മൊഡ്യൂൾ 8 കെ എച്ച്ഡിഎംഐ 2.1 പിന്തുണയ്ക്കുന്നു



എംഡി മൊഡ്യൂളിന്റെ സവിശേഷതകൾ:

Support FRL (Max.48 ജിബിപിഎസ്) and TMDS (Max. 18 ജിബിപിഎസ്); support uncompressed 8K/60p YCbCr4:2:0 and 4K/120p YCbCr4:4:4 signals; എച്ച്.ഡി.സി.പി1.4/2.3; support DSC1.2 function

കണക്റ്റർ	എച്ച്ഡിഎംഐ x 1
Data നിരക്ക്	Max. 48 ജിബിപിഎസ് (FRL), Max 18 ജിബിപിഎസ് (TMDS)
വീഡിയോ ടൈമിംഗ് സ്റ്റാൻഡേർഡ്	RGB, YCbCr 4: 4: 4, 4: 2: 2, 4: 2: 0
വർണ്ണ ആഴം	8, 10, 12, ബിറ്റ്
എച്ച്.ഡി.സി.പി	Ver. 2.3 / 1.4
Audio ഫോർമാറ്റ്	എച്ച്ഡിഎംഐ: എൽ-പിസിഎം, എഎസി, എസി 3 ഓപ്ഷൻ: വിടി -8500-0006 (ഡോൾബി ഡിജിറ്റൽ പ്ലസ്, ഡിടിഎസ് എച്ച്ഡി മുതലായവ) COAX U ട്ട്: ARC, eARC എന്നിവയ്‌ക്കായി

എച്ച്ഡിആർ പ്രവർത്തനം

എച്ച്ഡിആർ 10, എച്ച്എൽജി ടെസ്റ്റ് ഗാലറി



HDR10 + പരിശോധന



ഡോൾബി വിഷൻ
